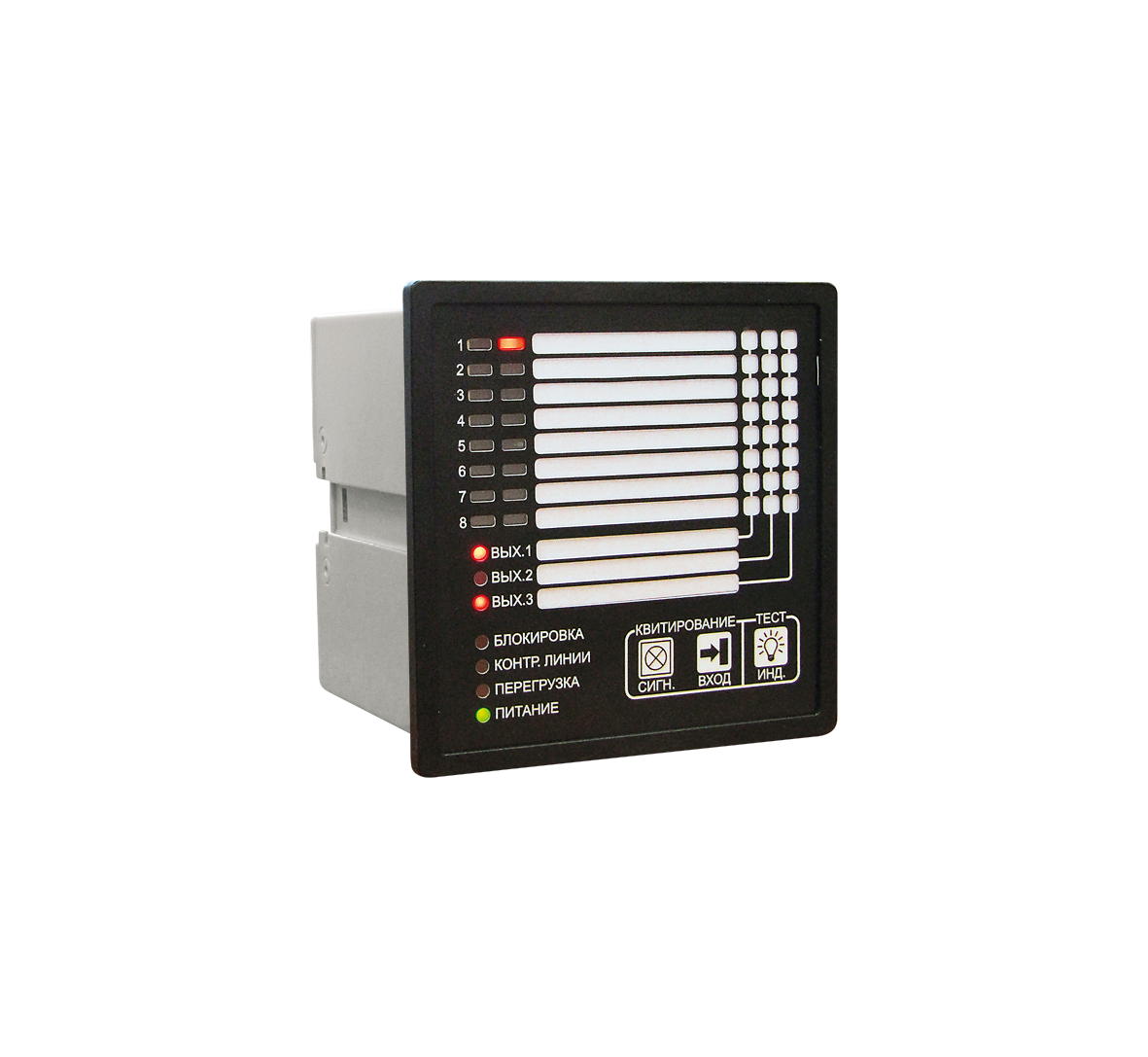

ПАНЕЛЬ АВАРИЙНО-ПРЕДУПРЕДИТЕЛЬНОЙ СИГНАЛИЗАЦИИ ПАС-71Ф

ПАНЕЛЬ АВАРИЙНО-ПРЕДУПРЕДИТЕЛЬНОЙ СИГНАЛИЗАЦИИ ПАС-71Ф
цена
обновлено
10.11.2022
Данная цена товара неактуальна. Подборку предложений с актуальной ценой смотрите в разделе Аппаратура управления, контроля и диагностики
или
Добавьте в корзину
Наличие на складе:
в наличии

Описание и технические характеристики

Сигнализация и контроль технологических процессов в различных отраслях промышленности. 8 входных каналов: релейный ‘сухой’ контакт, релейный ‘сухой’ контакт с контролем обрыва линии, дискретный сигнал 24 В. Питание =24В, 48В, ~220В. IP-54 по передней панели. RS-485. Виды приемки: ОТК, РМРС.

Панель ПАС-71Ф предназначена для организации сигнализации и контроля технологических процессов в различных отраслях промышленности. Панель является перестраиваемой; параметры конфигурации могут изменяться пользователем в процессе эксплуатации.

Заменяет панель аварийной сигнализации AL8-2 от DEIF, при этом технические возможности расширены, широко используется для обработки сигналов в управлении электротехнических систем исполнительных механизмов, общесудовых систем и вспомогательных механизмов. Имеет одобрение РМРС.

Входные сигналы:
8 входных каналов для подключения дискретных сигналов, обеспечивающих прием сигналов следующих видов:

релейный “сухой” контакт (РК);
релейный “сухой” контакт с контролем обрыва линии;
дискретный сигнал 24 В (ДС 24В).
Входные каналы должны обеспечивать приём дискретных сигналов следующих типов:

нормально разомкнутый контакт (НР);
нормально замкнутый контакт (НЗ).
Минимальная длительность сигнала для фиксации 20мс.

Релейный контакт:

Источник питания входных каналов находится внутри панели. Напряжение питания источника не более 5,5 В.
Состояние “замкнуто” – при сопротивлении 0 – 200 Ом.
Состояние “разомкнуто” – при сопротивлении 15000 – ∞ Ом.
Состояние не определено – при сопротивлении 200 – 15000 Ом.
Ток цепи не более 5,5 мА.
Релейный контакт с контролем обрыва линии:

Источник питания входных каналов находится внутри панели. Напряжение питания источника не более 5,5 В.
Состояние “замкнуто” должно быть при сопротивлении 0 – 150 Ом.
Состояние “разомкнуто” – при сопротивлении 900 – 1200 Ом.
Состояние “обрыв линии” – при сопротивлении 1600 – ∞ Ом.
Состояние не определено – при сопротивлении 150 – 900 Ом и 1200 – 1600 Ом.
Ток цепи не более 5, 5 мА.
Значение сопротивления шунтирующего резистора – 1 кОм.
Дискретный сигнал 24 В:

Уровень логического нуля -3 … +5 В.
Уровень логической единицы 11 … 30 В.
Входной ток канала не более 8 мА.
Напряжение питания:

от сети переменного тока напряжением 220 В частотой 50 Гц;
от сети постоянного тока напряжением 24 В;
от сети постоянного тока напряжением 48 В;
панели с номинальным напряжением питания 48В, сохраняют работоспособность при питании повышенным напряжением до 70В.
Потребляемая мощность – не более 5 Вт.

Выходные сигналы:
В панели 3 выходных реле, у одного из которых (любого) имеется возможность использоваться для общей световой/звуковой сигнализации.

Испытательное напряжение и сопротивление изоляции:
Сопротивление изоляции электрических цепей приборов относительно корпуса при нормальных условиях применения не менее 20 МОм.

Интерфейс связи:
RS-485 (протокол обмена MODBUS-RTU) с доступными режимами: панель “мастер” – панели “подчиненные”; система управления “мастер” – панели “подчиненные”, возможно подключение до 98 “ведомых” приборов.

Условия эксплуатации:

диапазон рабочих температур: от -20 ºС до + 55 ºС;
относительная влажность воздуха: до 100% при 50 ºС.
Климатическое исполнение ОМ категория размещения 4 по ГОСТ 15150.
Панели холодо- и влагоустойчивы, а также устойчивы к воздействию плесневых грибов и соляного (морского) тумана.

Степень защиты корпуса: по лицевой панели – IP54; по корпусу – IP20.
Средний срок службы: не менее 15 лет.
Масса: не более 0,8 кг.

Габаритные размеры: 100 х 100 х 93 мм.
